Токарный

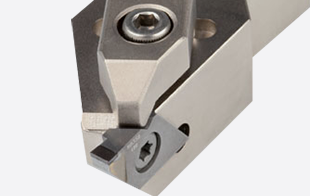

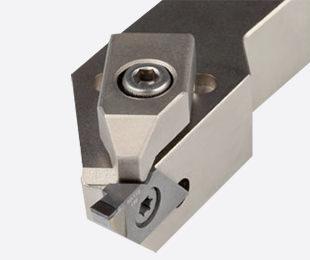

Канавочный и отрезной инструмент

Высочайшая точность и стабильность при обработке канавок в деталях из закаленной стали и цветных металлов.

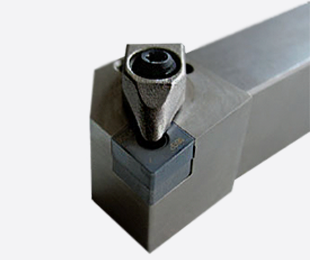

Токарные державки

Державки для внутреннего и внешнего точения с M, D и S креплениями твердосплавных пластин ISO.

Токарные пластины

1. Высокопроизводительные режущие пластины для токарных и фрезерных работ.
2. 15 различных сплавов (PCBN, PCD) для обработки закалённой стали, чугуна, сверхтвердых сплавов и цветных металлов.

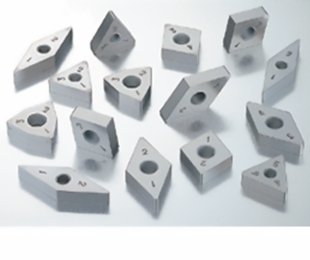

Сменные пластины SUMIBORON

• SUMIBORON CBN пластины

Использование термостойких и износоустойчивых покрытий на прочных новых CBN основах позволило создать новое поколение пластин SUMIBORON, предназначенных для обработки закаленных сталей. Новые пластины являются двусторонними, что снижает стоимость обработки.

Новые пластины имеют широкий круг применения, включая тяжелую обработку в соответствии с новыми промышленными стандартами.

Неперетачиваемые пластины повышают эффективность обработки за счет использования всех возможностей каждой режущей кромки следуя системе нумерации на каждой режущей кромке. После этого пластина выбрасывается.

Многогранные пластины имеют одну вставку SUMIBORON, установленную на каждую режущую кромку. На односторонних пластинах используются верхние вершины, тогда как на двусторонних пластинах используются как верхние, так и нижние вершины. Ромбические пластины имеют 4 режущих кромки, а треугольные пластины имеют 6 режущих кромок.

Использование покрытых сплавов Sumiboron заменяет дорогие операции переточки, позволяет производить высокоточную обработку, достигать высокого качества поверхности. Они могут применяться для тяжелой прерывистой обработки, снижают стоимость обработки.

• Покрытые пластины SUMIBORON BNC100

Благодаря способности выдерживать высокие температуры, сплав BNC100 c покрытием медного цвета обеспечивает устойчивость режущих кромок к пластической деформации, которые возникают в процессе обработки закаленных сталей. Этот новый сплав обеспечивает высокую чистоту поверхности благодаря жаропрочной CBN основе и специальному керамическому покрытию на основе TiCN. Подходит для широкого диапазона финишной обработки при повышенных скоростях резания.

Идеально подходит для высокоскоростной обработки, непрерывной и чистовой прерывистой обработки. Сплав BNC100 обеспечивает надежность обработки и отличную стойкость.

• Покрытые пластины SUMIBORON BNC160

Применение SUMIBORON сплава BNC160, имеющего медный цвет, улучшает чистоту поверхности и точность обработки. Гладкое керамическое покрытие на основе TiCN и специальная разработанная основа SUMIBORON повышает прочность кромки и износостойкость, обеспечивая высокоточную обработку с чистотой поверхности до 1,6 Rz.

Этот новый сплав идеально подходит для токарной обработки деталей, которые ранее обрабатывались на точных шлифовальных станках.

• Покрытые пластины SUMIBORON BNC200

Сплав BNC200 для пластин SUMIBORON серебристого цвета обеспечивает безопасную и надежную обработку и прогнозируемую стойкость.

Новый режущий материал и усиленные кромки с керамическим покрытием на основе TiAlN характеризуются отличной износостойкостью и увеличенной стойкостью при прерывистой обработке. Этот сплав отлично подходит для обработки цементированной поверхности при средних скоростях резания.

• Покрытые пластины SUMIBORON BNC300

Новый SUMIBORON сплав BNC300 золотистого цвета предназначен для обработки деталей из закаленной стали
при тяжелых условиях резания.

Сочетание новой прочной CBN основы с прочным износостойким покрытием обеспечивает отличные результаты при обработке поверхностей с канавками, отверстиями и т. п.

• SUMIBORON BN700

Новый сплав BN700 подходит для обработки чугуна и деталей, полученных порошковой металлургией. BN700 имеет самое высокое содержание CBN среди всех Sumitomo CBN сплавов, что дает множество преимуществ, таких как прочность, твердость и теплопроводность.

BN700 показывает отличные результаты при высокоскоростной обработке серого чугуна, обладает хорошей износостойкостью и термостойкостью. Также подходит для токарной обработки деталей, полученных порошковой металлургией, благодаря острым и прочным режущим кромкам

• SUMIBORON BNS800

Монолитный CBN сплав с высоким содержанием CBN и специальной связывающей фазой обеспечивает высокую стойкость к образованию сколов и высокую теплопроводность. Монолитные пластины подходят для черновой обработки с большой глубиной резания, а также для финишной обработки чугуна и легированного чугуна с СОЖ и без СОЖ.

• Пластины SUMIBORON со стружколомами Break Master SV тип

Пластины SUMIBIRON cо стружколомами созданы специально для удаления цементированного слоя.

Стружколом на CNB кромке обеспечивает эффект стружколома по всей длине. Уникальная конструкция стружколома позволяет обрабатывать как закаленную, так и не закаленную сталь с эффективным контролем стружки.

Используется с покрытым SUMIBORON BNC200 для высокоэффективной обработки.

• SUMIBORON Неперетачиваемые пластины Wiper

Неперетачиваемые пластины SUMIBORON с кромкой Wiper Отличная чистота поверхности, сопоставимая со шлифовкой Улучшенная эффективность на высоких скоростях и подачах.

Рекомендации по выбору инструмента. Справочная информация

Общие сведения по выбору марки сплавов Sumitomo представлены на страницах каталога А2-3

Соответствие типу обрабатываемого материала представлены для:

• Стали на страницах  А4-5
• Нержавеющей стали на странице А6
• Чугуна на странице А7
• Цветных металлов на странице А8
• Экзотических металлов на А8
• Закаленной стали на А9
• Выбор в соответствии с типом стружколомана страницах  А10-11

Таблица различных типов стружколомов страницы каталога А12-13

Схема сравнения стружколомов на А14

Выбор марки сплавов Sumitomo (токарная обработка) в зависимости от обрабатываемого материала и применения:

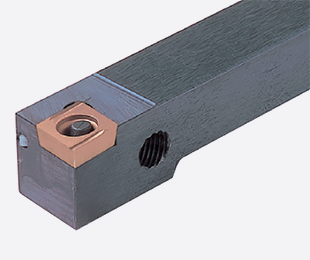

Державки для наружной обработки

В каталоге для скачивания Вы можете ознакомиться с рекомендациями по выбору инструмента для обработки мелких деталей, ознакомиться с системой обозначения токарных державок по ISO,  получить информацию по вычислению позиций режущих кромок и прочей полезной информацией по каждой представленной серии державок для наружной обработки от производителя Sumotomo такими как:

Державки SumiTurn T-REX

Наружные державки D тип двойной зажим (для высокопроизводительной токарной обработки):

• Державки тип DС (Державки для негативных пластин CN_)
• Державки тип DD (Державки для негативных пластин DN_ _)
• Державки тип DS (Державки для негативных пластин SN_ _)
• Державки тип DТ (Державки для негативных пластин TN_ _)
• Державки тип DV (Державки для негативных пластин VN_ _)
• Державки тип DW (Державки для негативных пластин WN_ _)

Наружные державки P тип прижим рычагом тип М прижим сверху и за отверстие (для общей токарной обработки):

• Державки тип РС (Державки для негативных пластин CN_ _)
• Державки тип PD (Державки для негативных пластин DN_ _)
• Державки тип PS (Державки для негативных пластин SN_ _)
• Державки тип PT/MT (Державки для негативных пластин TN_ _)
• Державки тип PW/MW (Державки для негативных пластин WN_ _)

Державки для пластин Solid SUMIBORON:

• Державки тип С прижим сверху
• Державки Dimple Lock тип Х поджим за отверстие

Мини-державки для наружной обработки (Специальные для обработкиторца мелкоразмерных деталей):

• Мини-державки тип SBT
• Мини-державки тип PC/SC
• Мини-державки тип PD/SD
• Державки тип PR
• Мини-державки тип SR
• Мини-державки тип SS
• Мини-державки тип ST
• Державки для копирования тип SV

Серия державок для наружной обработки

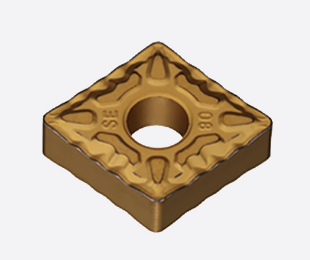

Сменные многогранные пластины

Негативные пластины для финишной, получистовой, черновой,  тяжелой черновой обработки:

• С/80° Ромбические, с отверстием (CNMG, CNMM, CNGA, CNMA, CNMX, CNMN);
• D/55° Ромбические, с отверстием (DNMG, DNMM, DNMA, DNMX);
• S/90° Квадратные, с отверстием (SNMG, SNGA, SNMA);
• S/90° Квадратные, без отверстия (SNMN, SNMX);
• Т/60° Треугольные, с отверстием (TNMG, TNMM, TNGA, TNMA, TRM);
• T-REX;
• V/35° Ромбические, с отверстием (VNMG, VNMA);
• W/Ломаный треугольник, с отверстием (WNMG, WNMM & WNMA).

Позитивные пластины для финишной, чистовой и черновой обработки:

• С/80° Ромбические, с отверстием (CCGT, CCMT, CPGT, CPMH, CPMT);
• D/55° Ромбические, с отверстием (DCGT, DCMT);
• R/ Круглые, с отверстием (RCMT, RCMX);
• S/ Квадратные, с отверстием (SCMT, SPGW, SPMT);
• S/ Квадратные, без отверстия (SPMR, SPGN);
• Т/ Треугольные, с отверстием (TBGT, TCGT, TCMT, TPGT, TPMT, TPMT/-H);
• Т/ Треугольные, без отверстия (TPGR, TPMR);
• V/35° Ромбические, с отверстием (VBMT, VCGT, VCMT);
• W/ Ломаный треугольник, с отверстием (VCMT).

Расточные державки Sumitomo

В 1976 году компания Sumitomo впервые предложила расточные державки.

Компания постоянно разрабатывает новые серии державок, включая SEC-серию расточных державок для малых отверстий, серию высоко жестких расточных головок с хвостовиками из стали или твердых сплавов.

Последнее новшество компании – это антивибрационные расточные державки SumiTurn X-Bar, сочетающиеся с пластинами из различных сплавов и различными стружколомами, применяемые в различных условиях обработки.

Помимо расточных державок SumiTurn X-Bar, в каталоге представлена техническая информация для:

Расточные державки для негативных пластин:

• CN_ _: D...DCLN / S...PCLN тип;
• DN_ _: D...DDUN / S...PDUN тип;
• SN_ _: S...PSKN тип;
• SumiTurn T-Rex тип, S...DTR;
• TN_ _: D...DTFN / S...PTFN тип;
• WN_ _: D...DWLN / S...WMLN тип.

Расточные державки для позитивных пластин:

• СС_ _: B/D...SCLC тип;
• СС_ _: S...SCLC тип;
• B/D/S…SDUC тип;
• B/D/S…SDQC тип;
• S/C…SSKP тип;
• S …STFC тип;
• B/D/S/C…STUP(B) тип;
• D…SVUB / SVZB тип;
• S…SVQB / SVUB, SVZB тип;
• S/C…SWUB тип.

Рекомендации по выбору расточных державок в зависимости от применения и диаметра растачивания D:

.
