XEBEC - ефективне видалення задирок

Ефективне видалення задирок разом з XEBEC Technology Co., LTD..

В умовах сучасного виробництва майже всі процеси прагнуть до виконання наступного принципу – завершення завдання з необхідною якістю за мінімальний час для максимального скорочення додаткових витрат. Це правило застосовується  і до обробки металів різанням та частково реалізується за рахунок підвищення режимів обробки без втрати точності та якості поверхні – сучасне прогресивне обладнання це дозволяє. Але все одно отримати заданий результат не завжди є можливим з різних причин і проведення слюсарних операцій, які безпосередньо впливають на час виготовлення – стандартна практика. Отже, якщо виключити слюсарні операції повністю не можна, спробувати зробити їх максимально ефективними – завдання здійсненне завдяки інноваційним продуктам від японської компанії XEBEC Technology Co., LTD. Саме про цю продукцію і йтиметься у цій статті.

Компанія XEBEC Technology Co., LTD була заснована в 1996 році, та до 2002 року зайняла лідируючі світові позиції в галузі розробки, виробництва та продажу промислових інструментів для видалення задирок, полірування та фінішної обробки різноманітних поверхонь. На базі компанії діють дослідний та інженерний центри, які дозволяють реалізовувати принципи трьох інновацій, а саме технологічні інновації, інновації процесів та чіткість управління, що полягають у впровадженні у виробничий процес нових наукових технологій, матеріалів, програмного та апаратного забезпечення, впровадження нових, що виходять за рамки встановлених концепцій, методів контролю бізнес-процесами та інноваціями в галузі управління якістю продукції та логістикою. Виробничий асортимент компанії умовно можна поділити на три сегменти, а саме:

• Серія XEBEC Brush TM;
• Серія XEBEC Back Burr Cutter and Path TM;
• Серія XEBEC Stone TM.

Серія XEBEC Brush TM.

Серію XEBEC Brush TM (мал. 1) формують спеціальні полірувальні щітки для обробки різних поверхонь. Дані інструменти забезпечують чудову ефективність шліфування, оптимальну продуктивність обробки та відсутність деформації.

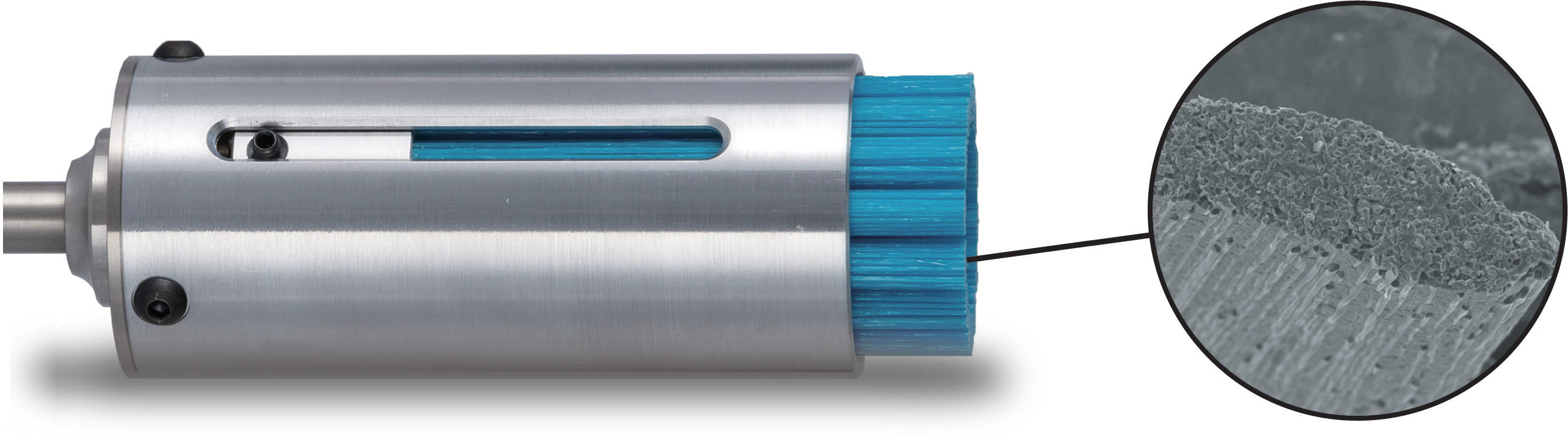

У цих продуктах застосовано новий унікальний абразивний матеріал із керамічного волокна замість традиційних рішень на базі абразивних зерен. Одна щетинка складається з 1000 керамічних волокон (мал. 2), які працюють як ріжуча кромка.

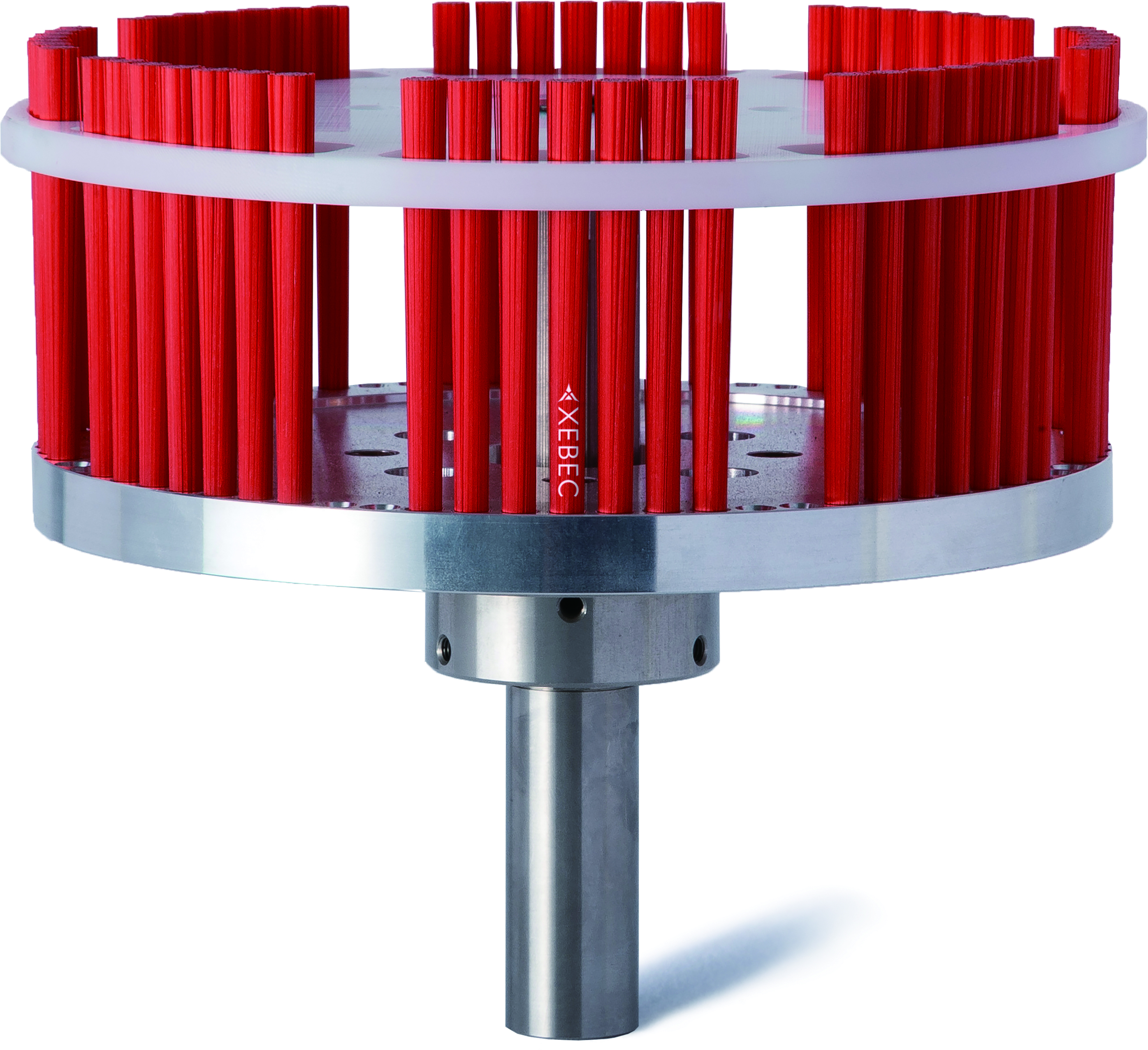

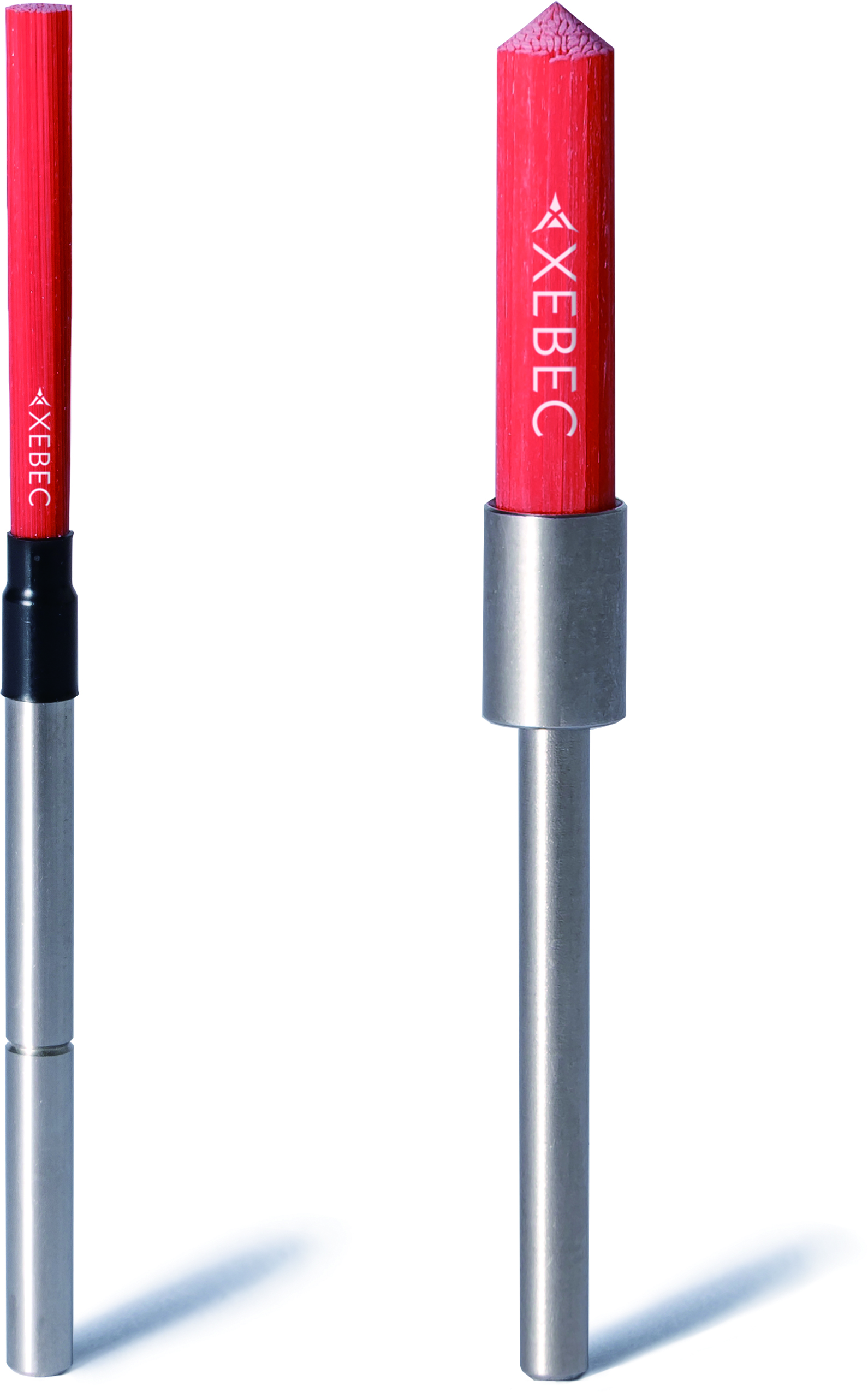

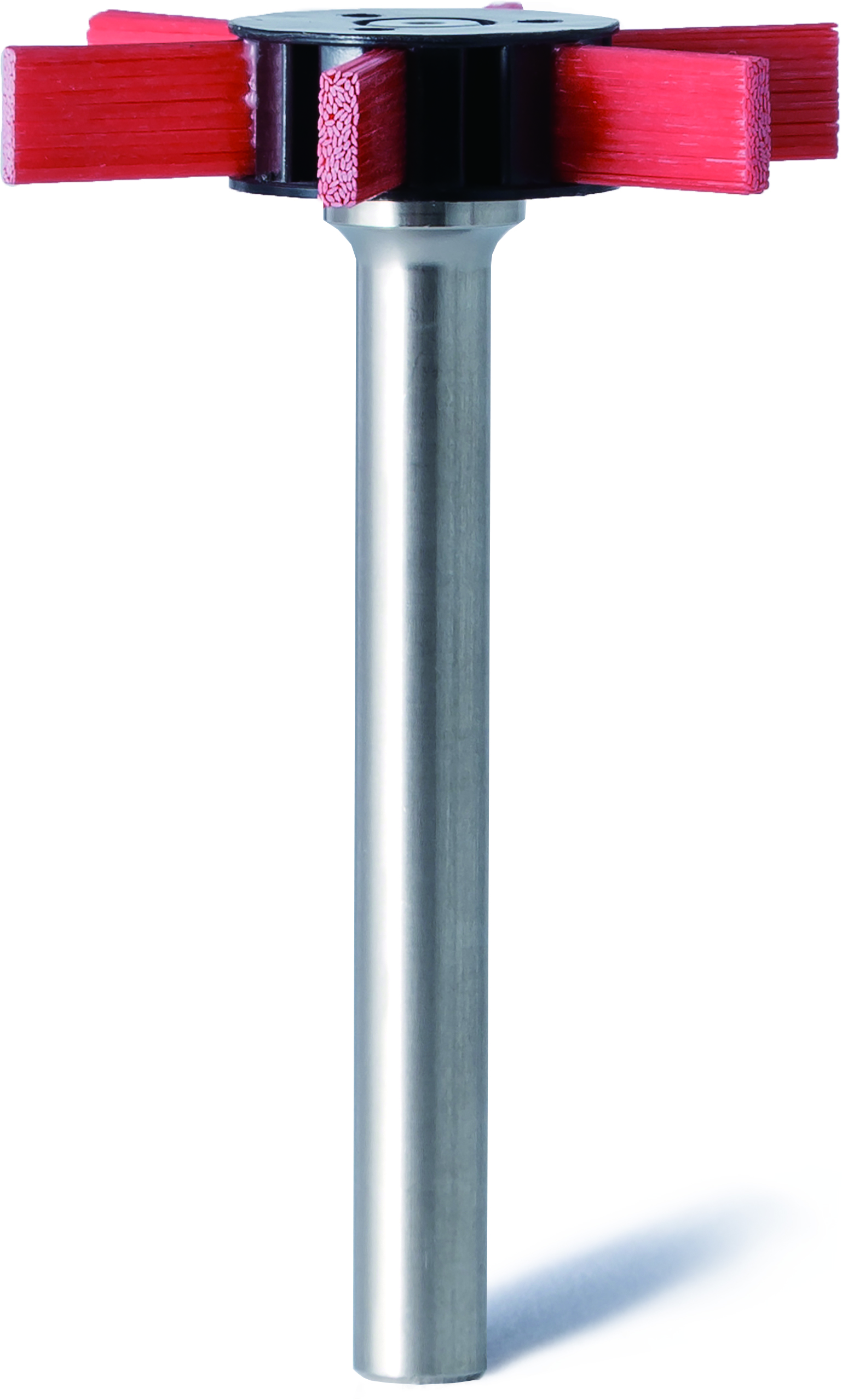

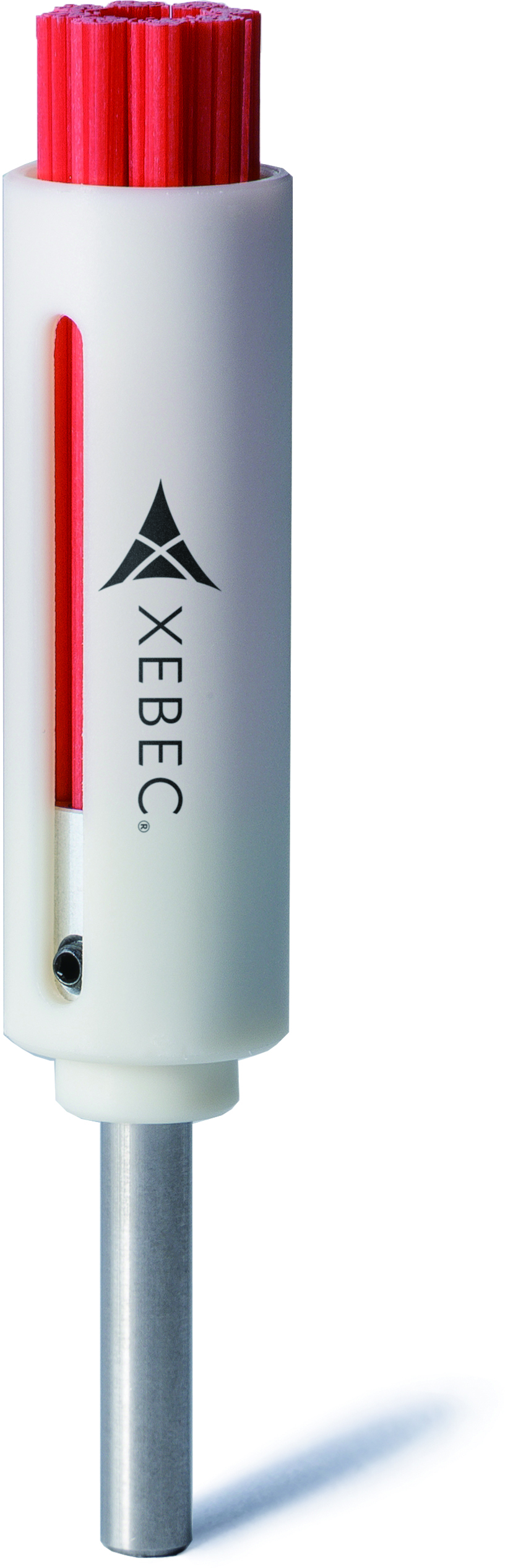

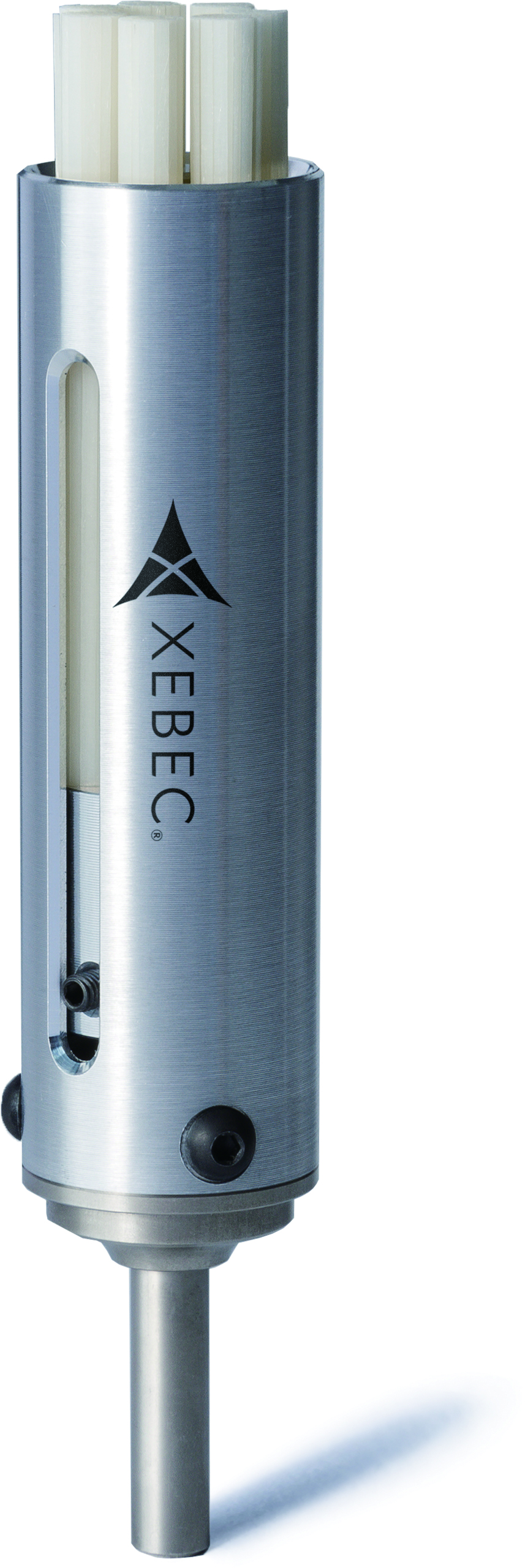

За типом оброблюваної поверхні інструменти серії XEBEC Brush TM діляться на такі види: інструменти для обробки плоских поверхонь шириною до 100 мм включно (мал. 3), інструменти для обробки плоских поверхонь шириною понад 100 мм (мал. 4), інструменти серії XEBEC Brush TM радіального типу – для обробки бічних та зовнішніх різьбових поверхонь (мал. 5), та інструменти для обробки внутрішніх пазів та отворів (мал. 6).

             мал. 4                                            мал. 5                                           мал. 6

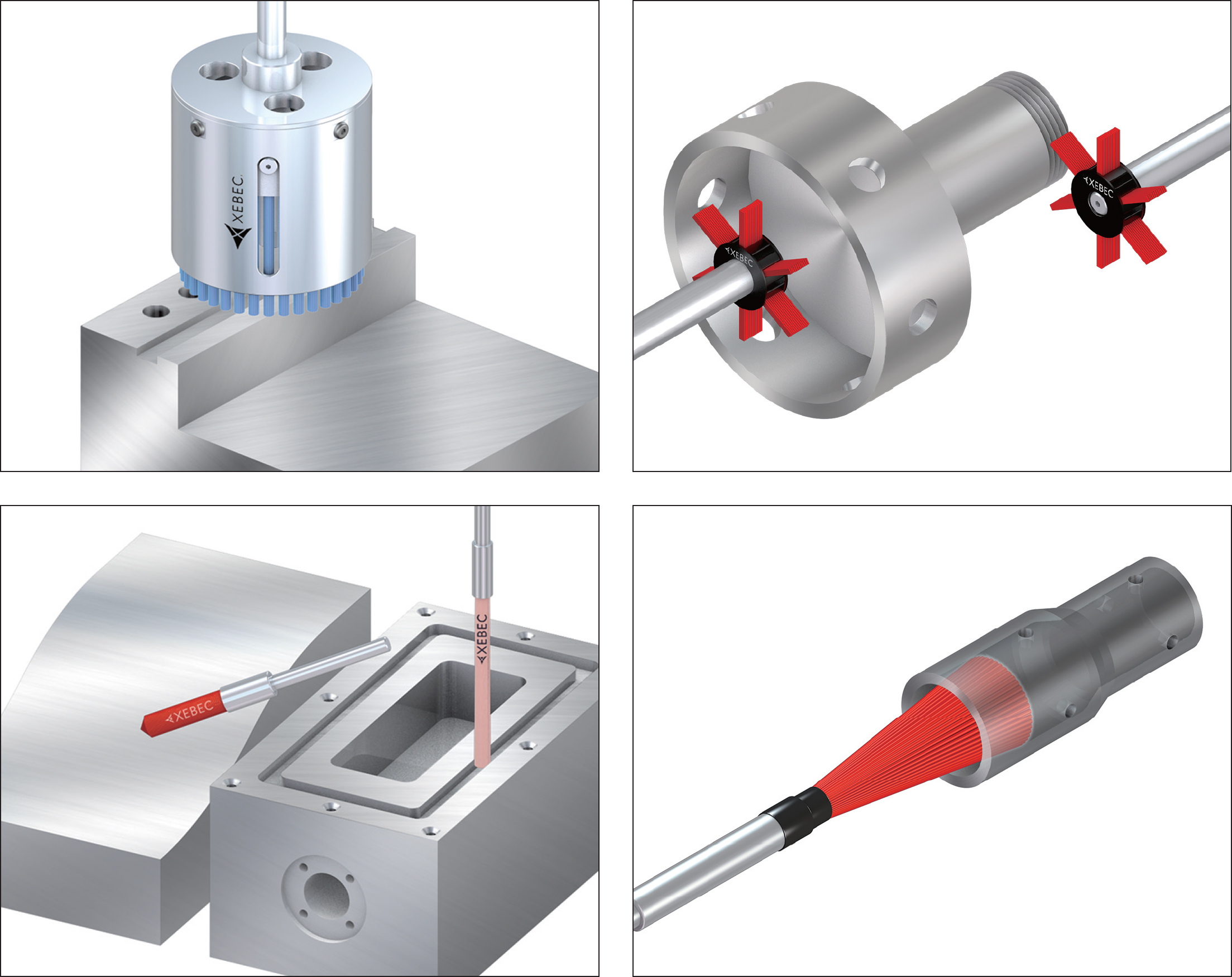

Основні схеми обробки перерахованих поверхонь показано на малюнку 7. Всі інструменти серії XEBEC Brush TM призначені для роботи на металообробних верстатах, у тому числі з ЧПК, що є безперечною перевагою, оскільки дозволяє проводити процес фінішного доведення та зняття задирок у повністю автоматичному режимі. У даному випадку людський чинник прагне до мінімуму, відповідно істотно знижується відсоток браку, і час обробки деталі. Крім металообробного обладнання, дані інструменти застосовуються і при ручній обробці деталей.

                            мал. 7

Серія XEBEC Back Burr Cutter and Path TM.

Серія XEBEC Back Burr Cutter and Path TM (мал.8) є сферичним твердосплавним фрезерним інструментом спеціальної геометрії, призначений для зняття задирок на різних криволінійних краях отворів.

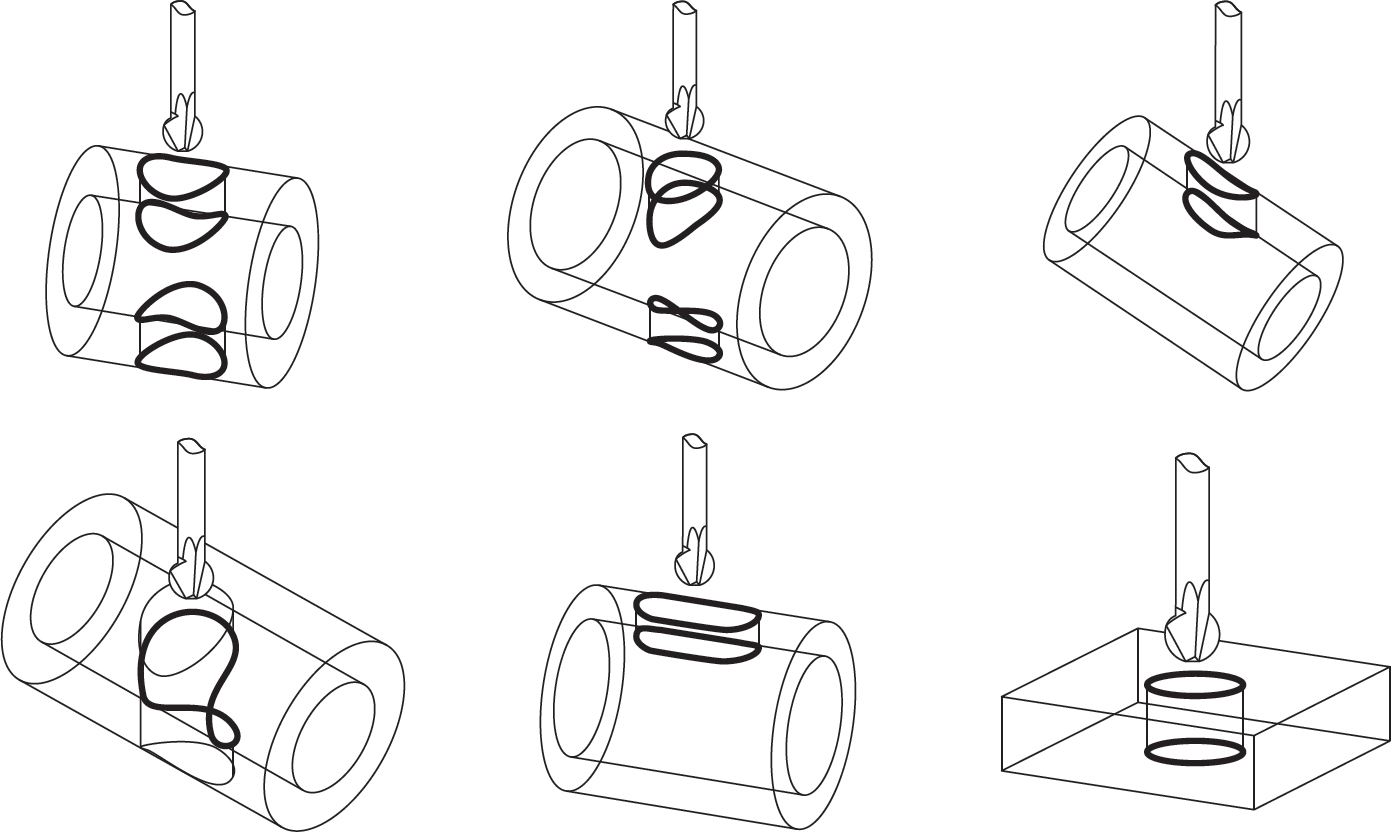

Основні форми кромок вказано на малюнку 9. Дані фрези виготовляються з дрібнозернистого твердого сплаву зі зносостійким покриттям AlTiCrN, що дозволяє проводити обробку широкого спектру матеріалів, від кольорових металів до жароміцних матеріалів, що важко обробляються.

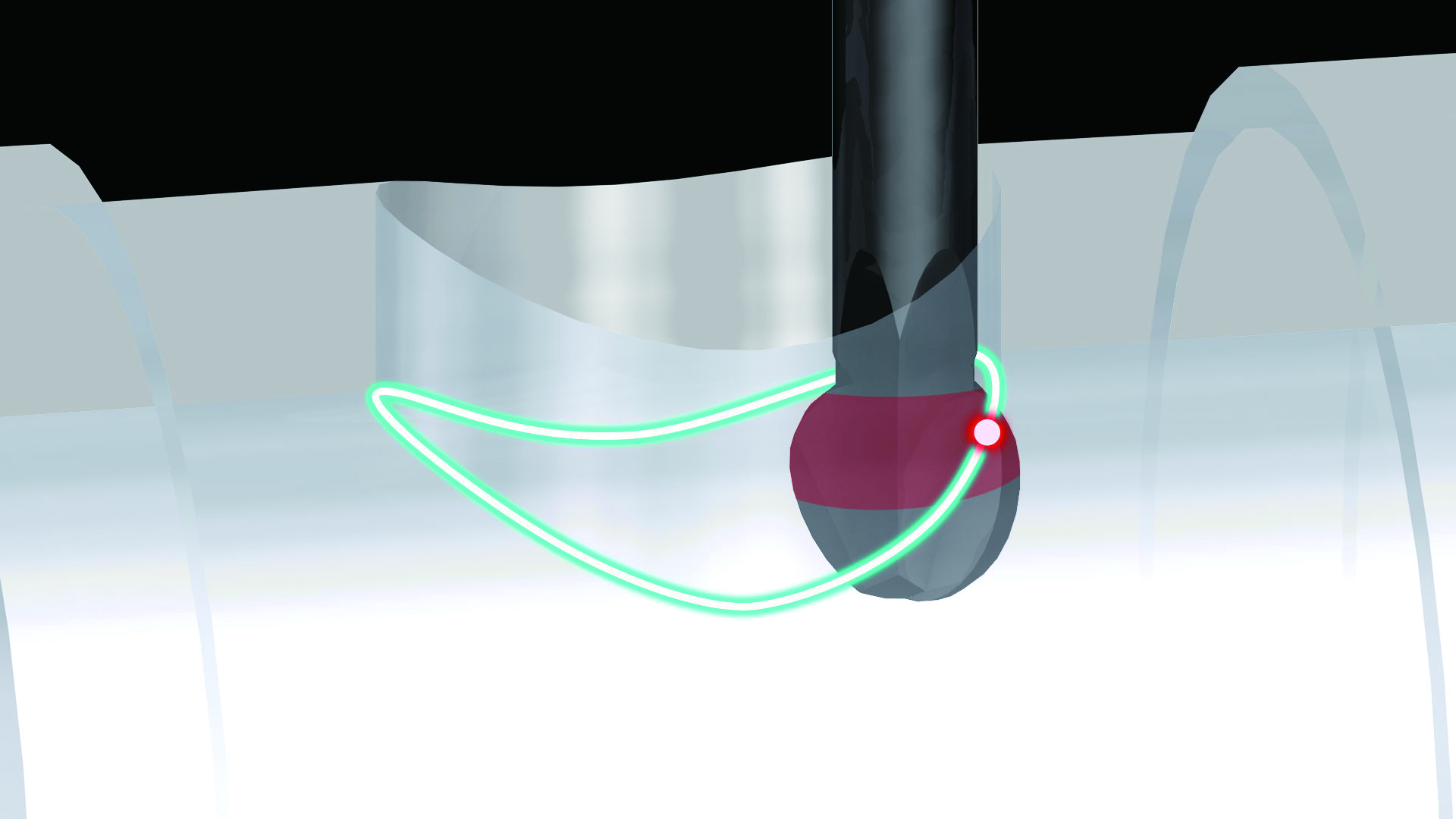

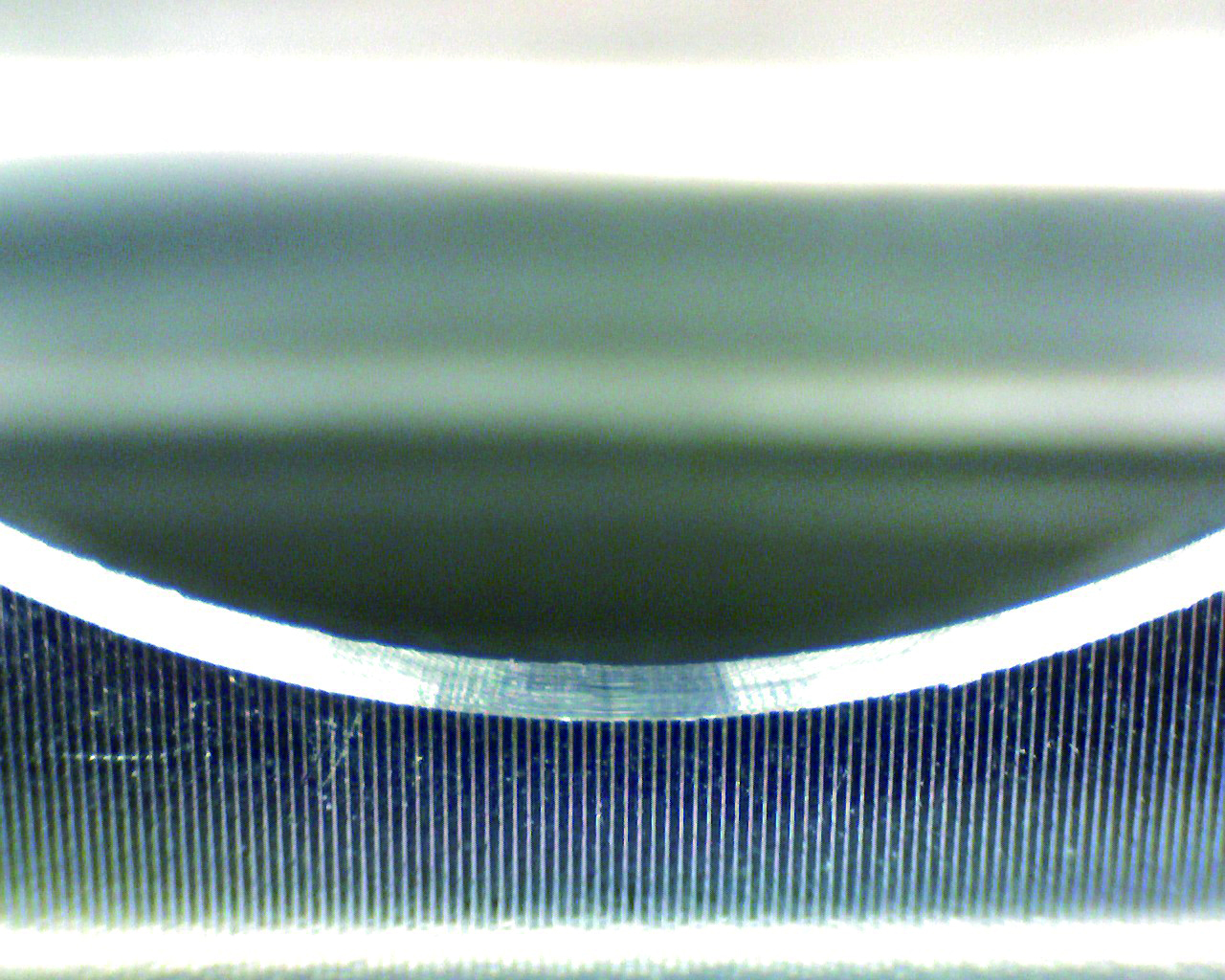

Висока якість обробки (мал. 10), а також запобігання утворенню повторних задирок забезпечується поєднанням спеціальної геометрії, оптимальних кутів різання та траєкторією переміщення інструменту. Концепція «XEBEC Path» передбачає надання набору даних про оптимальну траєкторію інструменту на вимогу замовника. Ця концепція спрямована на економію замовника під час написання програми обробки на ЧПК.

рис. 10 до                                                рис. 10 після

Серія XEBEC Stone TM.

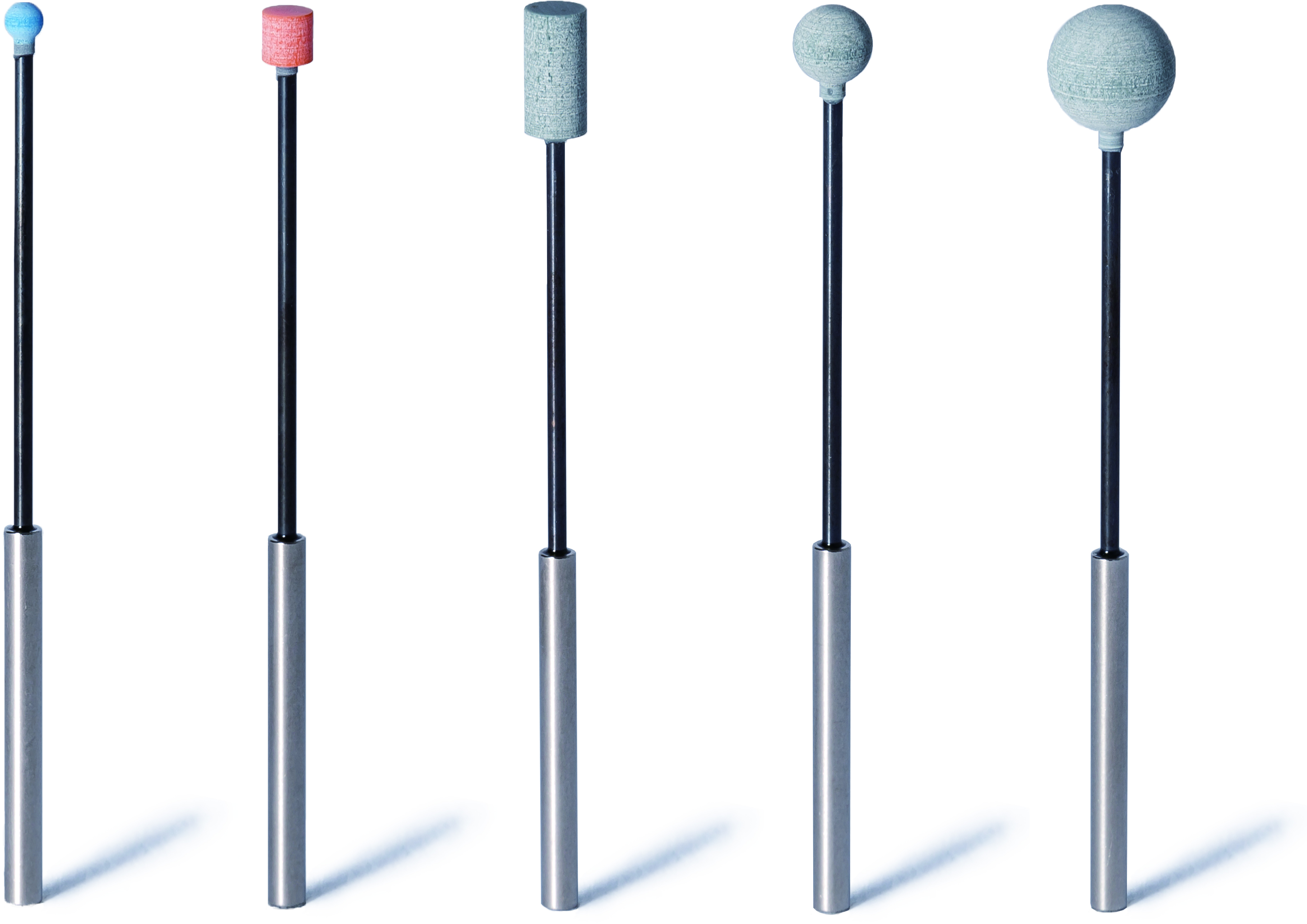

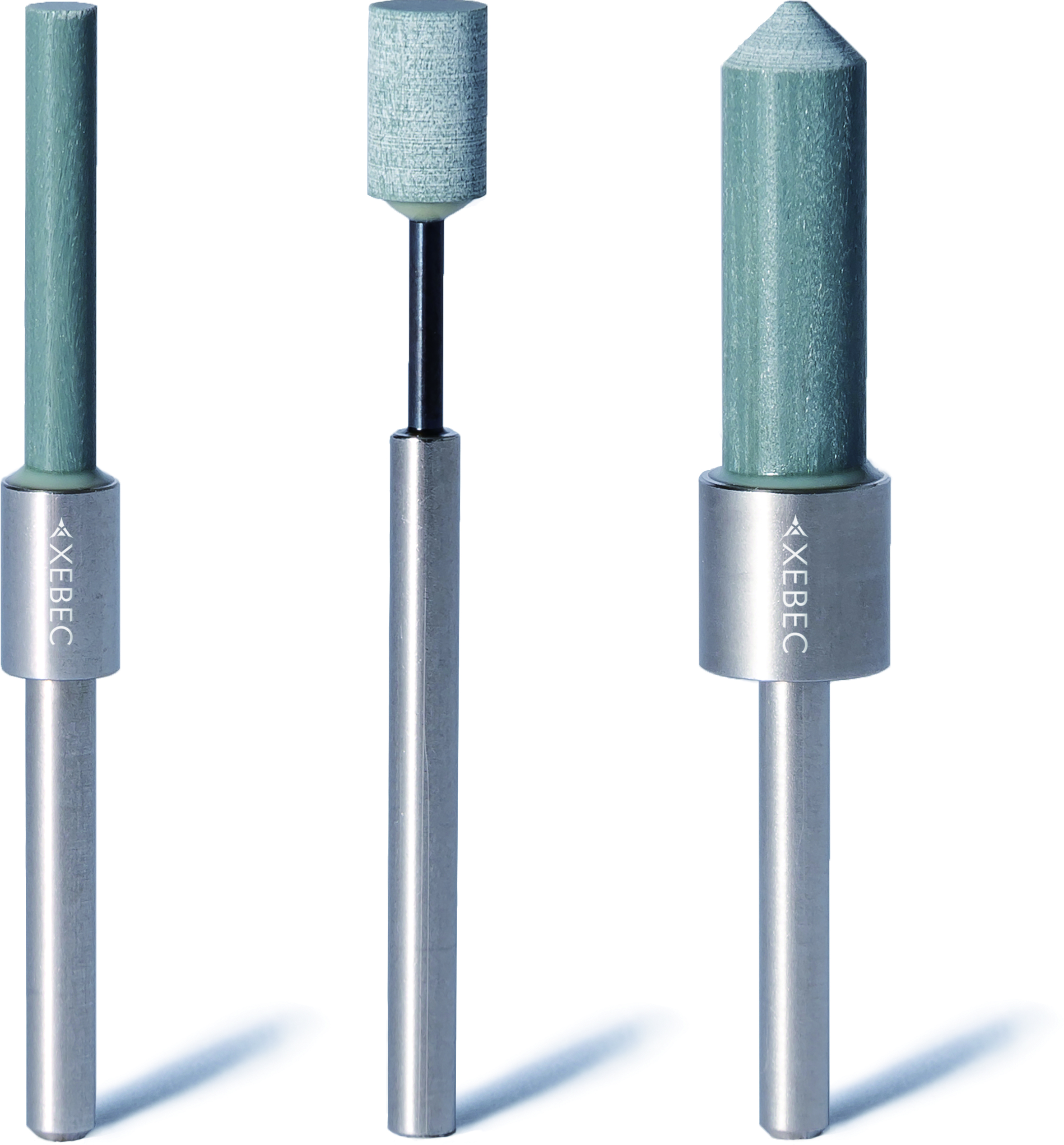

Серія XEBEC Stone TM представлена двома різновидами інструментів для зняття задирок, це інструменти з гнучким хвостовиком (мал. 11) - що забезпечують м'який контакт із заготівлею та суттєво зменшують вібрації під час обробки, та шліфувальні головки (мал. 12) – призначені для ручної роботи на високих швидкостях обертання (до 60 000 об/хв.). Дані інструменти виготовлені з унікального керамічного волокна і працюють із задирками товщина кореня яких не перевищує 0,1 мм.

              мал. 11

Продукти виробництва компанії XEBEC Technology Co., LTD знаходять своє застосування в різних галузях промисловості і зарекомендували себе як передове рішення в галузі фінішної обробки та знятті задирок. Застосування даних інструментів дозволяє проводити якісне доведення та полірування поверхонь за лічені хвилини і без залучення досвідченого слюсарного персоналу, що істотно зменшує основний час обробки деталей, а їх невелика вартість робить застосування продукції XEBEC вкрай привабливою в економічному плані.

               мал. 12
