Формирование резьбовых поверхностей осевым инструментом от компании GÜHRING

Процессы резьбонарезания и резьбонакатывания осевым инструментом занимают достаточно продолжительное основное время при комплексной обработке деталей на металлорежущих станках. Это, прежде всего, связано с невозможностью варьировать подачей во время формирования резьбы, а также недостаточными физико-механическими свойствами материала инструмента, и, как следствие, итогом чаще всего является уменьшение производительности. Выходом для решения проблем при формировании резьбы является применение высококачественного инструмента и передовых технологий резания, технологий, предоставляемых на Украине немецкой компанией GÜHRING.

На данный момент компания GÜHRING является мировым лидером в производстве осевого инструмента. На ее долю приходится более половины всего мирового производства. Ассортимент продукции превышает 1600 наименований (44000 типоразмеров). Компания имеет собственное производство твердых сплавов, собственную технологию нанесения покрытий, собственное производство станков и производственного оборудования, а также собственное производство инструмента с PKD/CBN, включая опытно-конструкторские разработки.

Применительно к резьбонарезному инструменту номенклатуру GÜHRING можно разбить на несколько групп: быстрорежущий инструмент, твердосплавный инструмент, инструмент формирующий, инструмент резьбофрезерной группы, а также комбинированный и специальный инструмент.

На рис. 1 показан машинный метчик, изготовленный из быстрорежущей стали с добавлением кобальта, предназначенный для обработки всех видов чугунов. Данный метчик имеет повышенную стойкость, благодаря азотированной рабочей поверхности и специальной геометрии, предназначенной для качественного нарезания резьбы в материалах, дающих абразивную элементную стружку.

На рис. 2 показан метчик, предназначенный для нарезания отверстий в нержавеющих сталях аустенитного и ферритно-мартенситного классов. Для достижения требуемых параметров обработки, а также повышения стойкости данный инструмент изготавливается из быстрорежущей стали с добавлением кобальта, полученной методом порошковой металлургии, а специальная геометрия стружечных канавок позволяет обеспечить хороший стружкоотвод при нарезании глухих отверстий.

Как говорилось ранее, компания GÜHRING наносит покрытия по своей технологии, к таким покрытиям относится двойное покрытие «А+М» (TiAIN, улучшающее износостойкость, и MolyGlide, обеспечивающее хороший выход стружки из зоны резания), предназначенное для нарезания резьбы в труднообрабатываемых материалов с ухудшенным отводом стружки из зоны резания (рис. 3).

Касаемо твердосплавного инструмента можно отметить следующее: данный инструмент предназначен для высокоточной и высокоскоростной обработки. При нарезании резьбы твердосплавным инструментом существенно повышается производительность за счет увеличения в несколько раз частоты вращения и стойкости инструмента. На рис. 4 показан твердосплавный машинный метчик, предназначенный для нарезания резьбы в закаленных деталях на повышенных режимах резания. Благодаря прочной основе и многослойному покрытию «FIRE», разработанному компанией GÜHRING, существенно увеличивается поверхностная твердость режущей части и улучшается теплоотвод из зоны резания.

Одним из самых производительных методов формирования резьбовых поверхностей на сегодняшний день является резьбофрезерование. Данный метод основан на методе обкатки поверхности специальным инструментом – резьбофрезой. Данный метод не требует реверсирования, вывод инструмента производится на ускоренных перемещениях, а также исключает поломку инструмента в отверстии и высверливание.

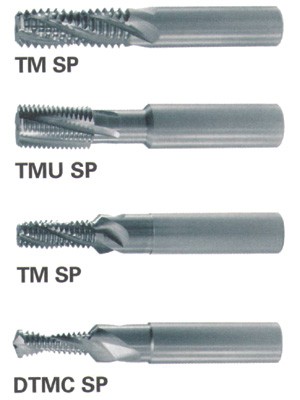

В производственный ассортимент компании GÜHRING входит четыре серии резьбофрезерного инструмента (рис. 5).

• Серия TM SP – резьбофрезы со спиральными канавками, предназначенные для обработки резьбы с фиксированным шагом;
• Серия TMU SP – универсальные резьбофрезы со спиральными канавками, предназначенные для резьб с различными шагами одной резьбофрезой;
• Серия TM SP 45 - резьбофрезы со спиральными канавками и зенковочной частью, предназначенные для обработки резьбы с фиксированным шагом;
• Серия DTMC SP – комбинированное сверло-резьбофреза со спиральными канавками и зенковочной частью, предназначенное для обработки резьбы с фиксированным шагом.

В данной статье представлена малая часть ассортимента резьбонарезного инструмента компании GÜHRING, включающего в себя огромнейшую номенклатуру изделий для решения практически любой задачи. Самое главное, что хотелось бы отметить, инструмент производства GÜHRING – инструмент самого высочайшего качества.

Сделайте правильный выбор!

автор: Панов Дмитрий, руководитель отдела продаж оборудования и инструмента компании Империя металлов
источник: журнал "Мир техники и технологий" №11, 2007 год
