2008-04-01 15:00:00

Инструмент для оборудования и оборудование для инструмента

На данный момент к высококачественному металлообрабатывающему инструменту проявляется довольно большой интерес со стороны многих машиностроительных предприятий Украины, и это не удивительно, ведь современный высокопроизводительный инструмент при своей более высокой стоимости имеет одно очень важное преимущество – высокую стойкость.

Его стойкость в десять-пятнадцать раз выше традиционно применяемого на наших предприятиях, а с учетом того, что данный инструмент позволяет вести высокоскоростную обработку и дает лучшее качество обработанной поверхности, а следовательно, в конечном итоге, более низкую себестоимость изделия, то вывод напрашивается сам собой - предприятие, применяющее высокопроизводительный инструмент – это предприятие, которое экономит на инструменте, и экономит немало. Это утверждение справедливо для инструмента любой группы, тем более для фрезерного инструмента, о котором и пойдет речь в данной статье.

SGS TOOL COMPANY (США)

Компания является лидером на американском континенте по количеству выпускаемого монолитного твердосплавного инструмента. Продукция компании SGS TOOL COMPANY поставляется на такие концерны как Боинг, Форт, Фиат, Дженерал электрик, и др.

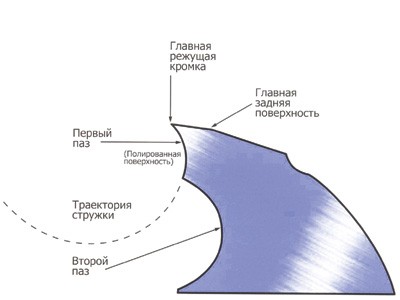

Рисунок 1Продукцию компании можно разделить на четыре категории: концевой фрезерный инструмент общего применения, высокопроизводительный фрезерный инструмент, твердосплавные бор-фрезы и инструмент сверлильной группы. Такой ассортимент позволяет решать самые разнообразные задачи, а применение самых передовых технологий – производить качественную обработку различных материалов на повышенных режимах. Так, например, для обработки алюминия, цветных металлов, пластмасс и неметаллов компанией SGS TOOL COMPANY была разработана специальная серия фрез, получившая название SKY CARB. Уникальность этого инструмента заключается в специальной запатентованной геометрии (рис. 1), что позволяет получать идеальную чистоту поверхности при одновременной черновой и чистовой обработке. Данная серия обеспечивает высокие подачи, возможность обработки на максимальных скоростях шпинделя и отсутствие вибрации при обработке.

Для обработки закаленных материалов компанией SGS TOOL COMPANY позиционируются две серии: серия TURBO CARB и серия POWER CARB (рис. 2). Данный инструмент специально разработан для тяжелых условий обработки при высокоскоростном и обычном фрезеровании закаленных материалов твердостью до 65 HRC. Эти фрезы изготовлены из специальных марок твердого сплава, с большим сопротивлением к износу, большой прочностью и увеличенной теплостойкостью, а удлиненный хвостовик улучшает доступ к обрабатываемой поверхности.

541.jpg -

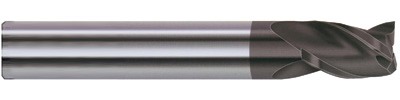

Не меньше трудностей возникает и при обработке жаропрочных сплавов на титановой и никелевой основе. Для эффективного решения этих проблем компанией SGS TOOL COMPANY была разработана серия фрез TRY CARB (рис. 3). Этот инструмент дает превосходную производительность при фрезеровании нержавеющих сталей, никелевых и титановых сплавов и имеет повышенную жесткость. Фрезы серии TRY CARB изготавливаются из ультрамелкозернистого сплава, позволяющего увеличить прочность и стойкость режущей кромки.

543.jpg -

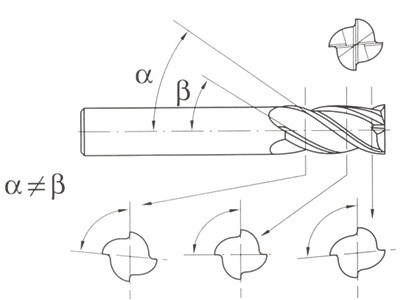

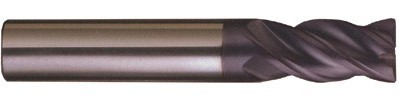

Также к одной из новаторских разработок компании SGS TOOL COMPANY можно отнести серию Z CARB (рис. 4). Инструмент этой серии позиционируется как универсальное средство решения задач высокопроизводительной обработки низкоуглеродистых, инструментальных, нержавеющих сталей; чугунов и жаропрочных сплавов. Особенностью фрез Z CARB является необычная эксцентричная геометрия спиралей и стружечных канавок (рис. 5), благодаря которой снижается вибрация, повышается качество поверхности, увеличивается осевая и радиальная глубина резания при агрессивном черновом фрезеровании.

542.jpg -

544.jpg -

DHF (Тайвань)

Компания DHF специализируется на производстве высокопроизводительных концевых фрез, выполненных из ультрамелкодисперстных сплавов с градацией зерен в фазе от 0,2 мкм. Сочетая в себе высокое качество и минимальную цену, фрезерный инструмент производства компании DHF является на данный момент одним из лучших для машиностроительных предприятий Украины. В производственный ассортимент компании входит большой спектр фрез для обработки закаленных и проблемных материалов, цветных металлов, неметаллов, инструмент специальной геометрии, микроинструмент. Весь инструмент компании производится на высокотехнологичном оборудовании таких концернов как ROLLOMATIC (Швейцария), SCHNEEBERGER (Швейцария) и WALTER (Германия). Износостойкие покрытия наносятся по технологии BALZERS (Швейцария).

549.jpg -

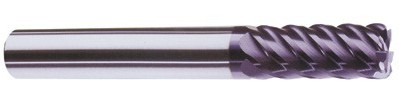

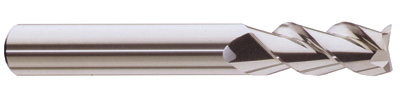

Весь ассортимент компании можно разделить на три группы: высокопроизводительный инструмент, инструмент общего применения и инструмент для обработки цветных металлов. Поражает номенклатура выпускаемого инструмента, которая насчитывает 115 серий, а также количество наносимых износостойких покрытий – 8. Такое разнообразие позволяет с успехом решать целый спектр задач при обработке различных материалов. На рис. 6 показана фреза серии AET, предназначенная для высокопроизводительной обработки алюминия. Благодаря качественной полировке торца фрезы и стружечных канавок, а также специальному сплаву зернистостью 0,6 мкм, удалось повысить качество получаемой поверхности, а также существенно увеличить режимы резания. Серия UVTR (рис. 7) предназначена для фрезерования закаленных материалов твердостью до 65HRC. Инструмент данной серии изготовлен из ультрамелкодисперстного сплава зернистостью 0,2 мкм, специальная геометрия фрезы – отрицательные углы резания, неглубокая стружечная канавка, высокая спираль, увеличенное число зубьев - позволяет производить качественную HSC обработку поверхности, а специальное износостойкое покрытие X-CEED увеличивает сопротивление износу и теплостойкость.

547.jpg -

Для высокопроизводительной обработки штампов и пресс-форм компания DHF разработала специальную серию инструмента UOR (рис. 8). Данный инструмент имеет специальную геометрию, приспособленную исключительно для 3D фрезерования закаленных деталей, нулевой подъем спирали, утонченный хвостовик, покрытие X-CEED.

546.jpg -

DOLFAMEX (Польша)

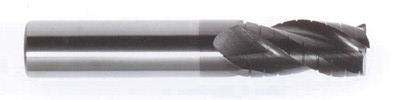

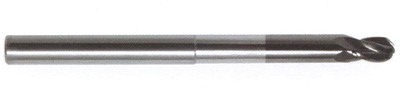

Компания специализируется на выпуске широкого спектра фрез из быстрорежущих сталей и твердого сплава и является одной из крупнейших инструментальных компаний Восточной Европы. Инструмент компании DOLFAMEX отличает невысокая стоимость при высоком качестве. На рис. 9 показана фреза серии DOLFA 3-NS, разработанная для черновой обработки нержавеющих сталей. Благодаря наличию стружколома улучшается процесс дробления стружки, а покрытие, нанесенное по технологии BALZERS, увеличивает износостойкость инструмента. Очень широко в номенклатуре продукции представлена группа фрез для обработки штампов и пресс-форм. На рис. 10 показана экстрадлинная фреза серии DOLFA 4-RF, предназначенная для обработки «глубоких карманов» в закаленных деталях. Данная серия имеет утолщенный хвостовик для повышения жесткости, угол подъема винтовой спирали 30 градусов и приспособлена для ведения HSC обработки.

548.jpg -

545.jpg -

TOP WORK (Тайвань)

В конце статьи хотелось бы уделить внимание и оборудованию для производства инструмента, а именно, оборудованию производства тайванской компании TOP WORK, специализирующейся на выпуске шлифовального оборудования высокого качества:

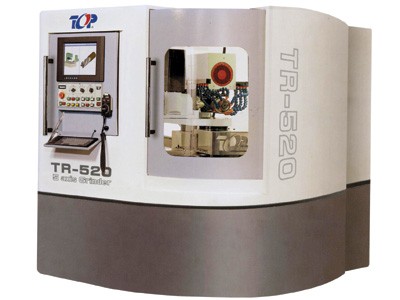

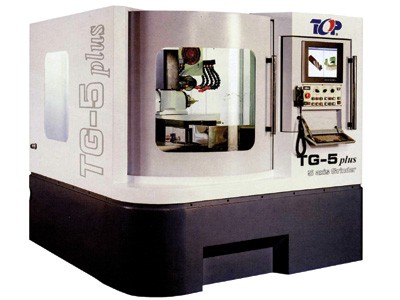

  • TG-5 plus (TR-520). Данные станки (на рис. 11 показана модель TG-5 plus, на рис. 12 - TR-520) имеют пять ЧПУ управляемых осей и рассчитаны на серийное и крупносерийное производство, включая производство специального и геометрически сложного инструмента, переточку инструмента в автоматическом режиме. При этом станки обеспечивают высочайшую повторяемость (точность геометрических параметров не зависит от партии и времени изготовления). Данные станки выпускаются с системами ЧПУ SIEMENS, а также комплектуются программным обеспечением компаний SMART и GUTS.


550.jpg - 551.jpg -

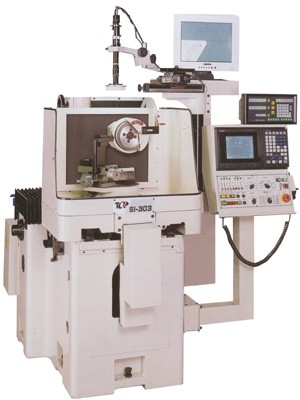

  • Серия SI. Данная серия станков предназначена исключительно для заточки инструмента из сверхтвердых материалов (рис. 13). Рассчитана на единичное и мелкосерийное производство, имеет оптическую систему визуального контроля (CCD System), а также систему цифрового линейного контроля.

552.jpg -

  • Серия M-40. Широкоуниверсальная модель бюджетного класса (рис. 14). Отличительной особенностью модели является широкий спектр навесных приспособлений, существенно расширяющих возможности станка.

553.jpg -

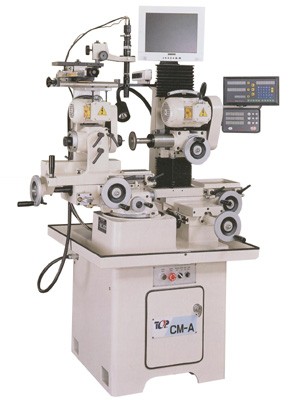

  • Серия CM-A. Данные станки (рис. 15) имеют до восьми осей ручного управления, оптическую систему визуального контроля (CCD System), систему цифрового линейного контроля. При этом станки этой серии обеспечивают очень высокие точностные параметры. Расчитаны на единичное и мелкосерийное производство различных видов инструмента, в том числе специального.

554.jpg -

Загрузить файл


автор: Панов Дмитрий, руководитель отдела продаж оборудования и инструмента компании Империя металлов
источник: журнал "Мир техники и технологий", №8, 2007 год
