Передовые технологии резания с инструментом от SUMITOMO ELECTRIC HARTMETAL CORP

Целью данной статьи является обзор продукции компании SUMITOMO ELECTRIC HARTMETAL CORP., а также технологий, применяемых при ее производстве, и, наверное, правильно будет начать с инструментов токарной группы.

Токарная обработка

Применительно к токарным операциям предлагается целая гамма специальных сплавов с высокой надежностью и эффективностью, а также отличной стойкостью к пластическим деформациям, отдельное внимание уделяется и многослойным покрытиям, нанесенным по новой технологии.

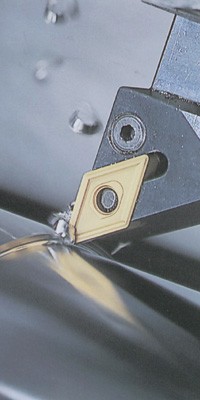

На рис. 1 и рис. 2 показана обработка серого чугуна при помощи специальных сплавов AC300G и AC700G соответственно.

Данные сплавы отличаются ультрапрочной основой, обогащенной цирконием, и многослойным CVD покрытием (TiCN-AL2O3), нанесенным по новой технологии, что позволяет обеспечить повышенную износостойкость и защиту от выкрашивания режущих кромок при неблагоприятных условиях резания. Сплав AC304 (рис. 3) предназначен для обработки нержавеющих сталей.

71.jpg - 2  72.jpg - 3  73.jpg - 4

Благодаря специальному стужколому, обеспечивающему стружкодробление и снижение усилий резания, а также многослойному CVD покрытию с улучшенной адгезией (TiN-AL2O3) улучшается теплоотвод из зоны резания и обеспечивается увеличение стойкости в 2-3 раза по сравнению с конкурентами.

Для финишной обработки сталей компания SUMITOMO ELECTRIC HARTMETAL CORP. выпускает сплавы на основе TiN+Ti(CN) со специальным многослойным покрытием ZX, увеличивающим срок службы инструмента в 2 раза в сравнении с непокрытым изделием. Более подробно о покрытии ZX будет рассказано позднее. На рис. 4 показана обработка легированной стали с применением сплава T2000Z, покрытого по технологии ZX. Данный сплав обеспечивает хорошую размерную точность, увеличенную стойкость, отличную чистоту поверхности и изломостойкость.

Также для достижения качества чистоты поверхности используются пластины с зачистной кромкой, т.е. WIPER-эффектом (рис. 5), обеспечивающие чистоту поверхности на уровне шлифовки при неизменной подаче, а также имеющие отличное стружкодробление и износостойкость.

74.jpg - 5 75.jpg - 6 76.jpg - 7

Отдельное внимание нужно уделить инструменту, изготовленному с применением сверхтвердых материалов. Компания SUMITOMO ELECTRIC HARTMETAL CORP. является лидером в разработке инструментов и синтезе кубического нитрида бора и алмазов с 1970 года. Данный инструмент выпускается под брэндами SUMIDIA и SUMIBORON.

На рис. 6 показаны пластины, изготовленные с использованием КНБ марки BNC200. Данные пластины предназначены для обработки цементированных поверхностей на средних скоростях резания. К достоинствам этого инструмента относится отличная стойкость к образованию трещин, что дает возможность производить скоростную прерывистую обработку, также благодаря специальному покрытию увеличивается термостойкость и улучшается чистота поверхности.

Фрезерная обработка

При проблемах фрезерования компания SUMITOMO ELECTRIC HARTMETAL CORP. также предлагает целый ряд решений. На рис. 7 показана фрезерная обработка с применением специального сплава ACZ330. Данный сплав разработан для обработки сталей как общего применения, так и сталей, предназначенных для производства штампов и пресс-форм. Благодаря ультрамелкозернистой структуре обеспечивается высокая термостойкость и изломостойкость. Данный сплав имеет многослойное покрытие, нанесенное по технологии ZX, что существенно расширяет его применение (пластины с покрытием ZX показаны на рис. 8).

78.jpg - Рисунок 7 80.jpg - Рисунок 8 82.jpg - Рисунок 9

А теперь подробнее рассмотрим это покрытие. ZX - первое в мире сверхжесткое 2000-слойное покрытие на основе TiN/AlN, толщиной всего 2,5 мкм (1,25 нанометра*2000 слоев). Твердость покрытия сравнима с кубическим нитридом бора и составляет HV4000 (для сравнения, твердость TiCN - HV2700, TiAlN - HV3200), благодаря чему возможна высокоскоростная обработка различных материалов, в том числе сталей, чугунов, закаленных материалов и жаропрочных сплавов. Кроме того, при обработке с помощью инструментов, имеющих ZX покрытие, достигается отличная чистота поверхности. Компания SUMITOMO ELECTRIC HARTMETAL CORP. разработала широкий спектр инструментов с данным покрытием для обеспечения качественной обработки в различных условиях.

Что касается обработки легких металлов, то для этих целей было разработано DLC покрытие, получившее название AURORA (рис. 9). Данное покрытие обладает высокой твердостью и низким коэффициентом трения, что позволяет получать отличную чистоту поверхности при повышенной износостойкости.

Вернемся к фрезерной обработке. На рис. 10. показана PCD торцовая фреза для высокоскоростной обработки алюминиевых сплавов и цветных металлов модели RF4000. Корпус этой фрезы изготовлен из алюминия с гальваническим покрытием, что позволило уменьшить вес фрезы на 40% в сравнении с аналогичным стальным. Основное предназначение этого инструмента - высокоточная обработка при высоких скоростях резания V=5000 м/мин.

77.jpg - Рисунок  10 79.jpg - Рисунок 11 81.jpg - Рисунок 12

Такая обработка стала возможна благодаря прецизионному исполнению и балансировке корпуса фрезы, а также применению пластин с режущей частью из синтетических алмазов. Фреза модели WRC, показанная на рис. 11, имеет возможность торцового фрезерования, врезания под углом, прорезания пазов, винтового расфрезеровывания и интерполяции в обоих направлениях. Применяемые на этой фрезе специальные пластины с 16-ю угловыми гранями значительно сокращают усилия резания и увеличивают продуктивность работы.

Еще одной особенностью данной фрезы является эксцентричный профиль расположения сменных пластин в двух плоскостях, что позволяет устранять вибрацию при обработке и производить фрезерование с разделением среза при повышенных режимах резания.

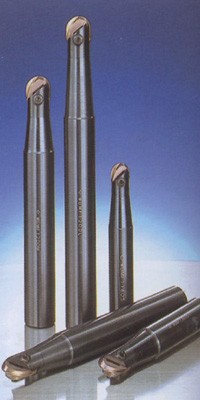

Фрезы серии WRM (рис. 12) предназначены для фрезерования глубоких уступов. К особенностям данной серии можно отнести эффективный отвод стружки из зоны резания, а также возможность чернового фрезерования на станках с небольшой мощностью, благодаря специальной геометрии корпуса фрезы и режущих пластин. Эти качества вполне применимы и к фрезерному инструменту серий WBMR2000 (рис. 13) и WBMF1000 (рис. 14, 15), предназначенному для обработки рабочих профилей пресс-форм на повышенных режимах резания.

83.jpg - Рисунок 13 84.jpg - Рисунок 14 85.jpg - Рисунок 15

Это далеко не полный перечень возможностей инструмента производства компании SUMITOMO ELECTRIC HARTMETAL CORP. Ассортимент компании включает великое множество решений для токарной, фрезерной и сверлильной обработки. Кроме металлорежущего инструмента, компания предлагает широкий выбор станочной оснастки и вспомогательных систем.

На территории Украины официальным представителем SUMITOMO ELECTRIC HARTMETAL CORP. является НПО «Империя Металлов». Это дает возможность получить самую подробную информацию о продукции под торговой маркой SUMITOMO, а также произвести производственные испытания с учетом отдельно взятого производства в кратчайшие сроки.

Сделайте правильный выбор!

автор: Панов Дмитрий, руководитель отдела продаж оборудования и инструмента компании Империя металлов
источник: журнал "Мир техники и технологий" №10, 2007 год
