Термопатрон – звезда среди инструментальных оправок

Благодаря многочисленным преимуществам, таким как высокая точность, малогабаритная конструкция, быстрый и удобный процесс зажима инструмента, термопатроны приобретают все большую известность и популярность в высокотехнологических процессах обработки металла резанием. Используя термопатроны, Вы получите высокую точность и качество обрабатываемой поверхности детали, а также более высокую экономическую эффективность по сравнению с инструментальными оправками других типов.

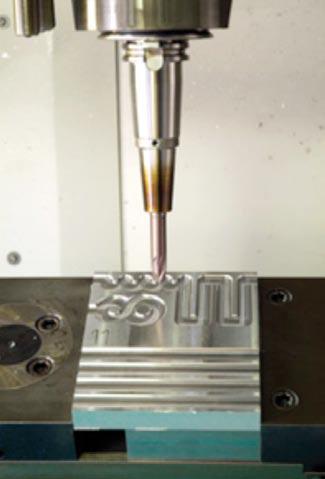

2214.jpg-

Долгое время в производстве принципу зажима инструмента уделялось мало внимания. Станок, шпиндель и инструмент считались единственно важными факторами при металлообработке. Но эта ситуация наконец-то изменилось. Если биение инструмента слишком высоко, то будет чрезвычайно трудно достичь необходимого результата обработки и хорошего качества поверхности. Так же от этого страдает шпиндель и сам режущий инструмент, они изнашиваются гораздо быстрее. Вдобавок тратится рабочее время, так как для оптимального результата зажима инструмента необходим простой, быстрый и легко повторяемый процесс.

Рабочее время специалистов дорого стоит и к концу года набегает внушительная сумма. Стоимость высококачественных оправок в сущности же довольна низка. Обычно оправки, которые покупаются для первого оснащения станка, используются долгое время, в связи с чем, инвестиция является одноразовой и долгосрочно выгодной. Согласно исследованиям, общие инвестиции по инструментальным державкам составляют менее чем 0,5 % общей стоимости обрабатываемой детали. Экономить на инструментальных оправках невыгодно, так как от этого ухудшается качество и продуктивность.

Передовые предприятия стараются использовать наиболее выгодный и качественный инструмент. Посетив такие предприятия в Европе, мы обнаружили, что на большинстве обрабатывающих центрах используются термопатроны для зажима вращающегося инструмента. Термопатрон термопатрону рознь. Растущая популярность термопатронов имеет несколько причин: Особенным отличием является минимальное биение в районе 3 мкм (в термопатроне с инструментом, длина которого составляет примерно 3-кратный диаметр инструмента).

Эта точность достигается благодаря симметричному корпусу без дополнительных элементов, таких как пазы и затяжные болты. Усилие зажима передается через прилегающую цилиндрическую поверхность, которая после процесса термоусадки обжимает хвостовик инструмента по окружности. Несмотря на эти характеристики, не все термопатроны обладают высокой точностью, а только лишь высококачественные термопатроны, гарантирующие биение менее чем 3 мкм.

Универсальные патроны с высоким усилием зажима Благодаря термоусадочной технике достигаются усилия зажима, которые значительно выше, чем при использовании традиционных методов крепления инструмента в оправках. При диаметре инструмента в 20 мм компания Haimer гарантирует усилие зажима от 450 до 800 Нм. Простая конструкция термопатронов открывает новые возможности: выполнение темропатронов различных конструкций. От очень длинных патронов для обработки глубоких отверстий при изготовлении штампов, до толстостенных патронов повышенной жесткости и с высокими усилиями зажима для тяжелого точения. Термопатрон отвечает требованиям высокоскоростной обработки (HSC), а также высокопроизводительной обработки резанием (HPC).

Высокая точность зажима допускает использование термоудлинителей. Оператор может составить идеальную инструментальную систему, отвечающую его требованиям. С телескопическими удлинителями также можно выставить оптимальную длину. Смена инструмента в рекордно короткое время.

Термопатроны как и силовые термопатроны Power Shrink Chucks от Haimer убеждают техническими и экономическими преимуществами

Преимущества термопатронов многочисленны: при сравнении времени смены инструмента в патронах различных типов, время для смены в термопатроне минимально, при условии, что это проводится на современном термоусадочном устройстве. В таком случае, смену инструмента можно провести за 30 секунд: нагрев патрона – изъятие изношенного инструмента – установка нового инструмента – охлаждение – готово. Это срабатывает всегда с одинаковой точностью, даже если рабочий не специалист по сборке инструмента. Термопатроны высокого качества с растущей известностью термопатронов также возросло количество производителей.

Но не все  предлагаемые патроны отвечают представлениям о качестве. Желающий вложить деньги в высококачественные оправки, должен тщательно выбирать поставщика. Важно, чтобы поставщик являлся производителем этих продуктов и был специализирован на производстве инструментальных оправок. Только такие предприятия располагают техническими знаниями и опытом для производства подходящих оправок согласно сфере применения.

2222.png -

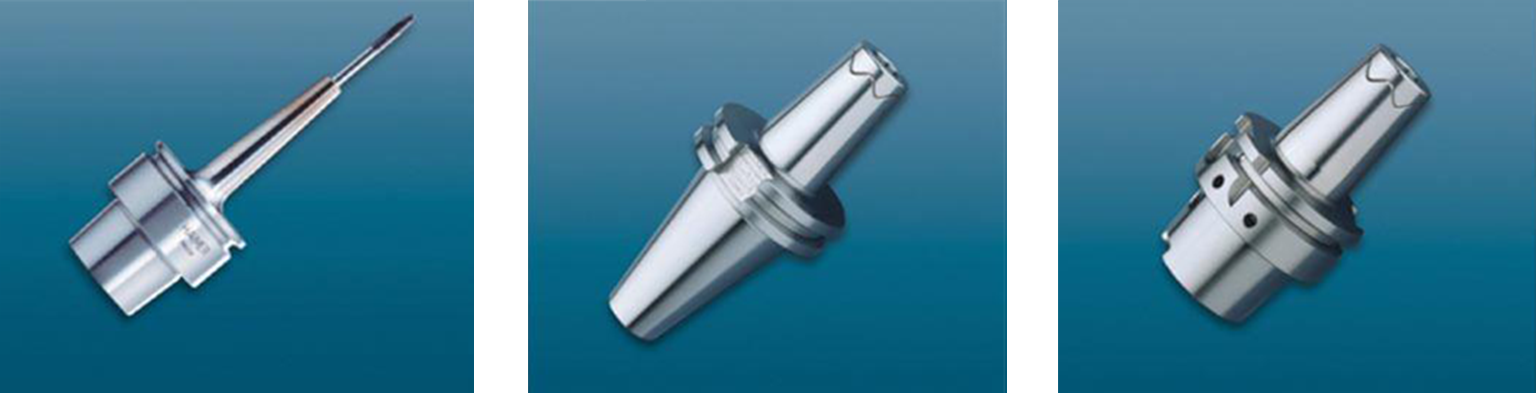

Термопатроны для фрезеровки в глубоких пазах

                   Силовой термопатрон с конусом HSK и SK                                  Силовой термопатрон с конусом HSK и SK

2217.png -

При использовании термопатронов, станки могут использоваться до полного предела мощности. Для этого чрезвычайно важно, чтобы оператор мог положиться на постоянно высокое качество оснастки. Необходим надежный производитель оснастки, так как зачастую за хорошо звучащими марками скрываются различные поставщики с продукцией сомнительного качества. Компания Haimer GmbH, в Игенхаузене, это ведущий специалист по производству высокоточного вспомогательного инструмента, первый в области термозажимных патронов. Отличительной особенностью термопатронов Haimer является максимально точное отверстие под посадку, которое охватывает инструмент по наибольшей поверхности соприкосновения. Размер отверстия для инструмента играет важную роль при установке инструмента. Длина принимающего отверстия определяет жесткость инструментальной системы.

Термопатроны некоторых производителей имеют длину принимающего отверстия до 10 мм. В результате не возникает нужное натяжение, и не создаются силы для удержания режущего инструмента, а также длина вылета инструмента ненужным образом увеличивается. Диаметр посадочного отверстия также важен. Компания Haimer делает его меньше, но точнее, чем другие производители, таким образом увеличивая усилия зажима.

Важно также создать термоусадочное устройство, отвечающее всем стандартам. Для узких и длинных посадочных отверстий необходима оптимизированная термоусадочная техника. Простые устройства могут нагревать только центр зажимного отверстия, что не позволяет использовать весь спектр термопатронов. Haimer GmbH постоянно вкладывает средства в исследования и разработки новых зажимных систем для инструментов и в особенности в термоусадочную технику.

Примером этого являются новые силовые термопатроны Haimer Power Shrink Chucks, конструкция которых является особенно антивибрационной. Эти термопатроны подавляют вибрации, появляющиеся при черновой обработке, за счет повышенной жесткости конструкции. И в особенно тяжелых условиях обработки можно воспользоваться запатентованной системой SafeLock. Эта система обладает преимуществами термоусадки и геометрического замыкания. Мощные термоусадочные устройства Power Clamp New Generation от Haimer это машина последнего поколения для закрепления режущего инструмента в термопатронах. Машина для термозажима содержит индукционную катушку, с помощью которой происходит нагрев патронов.

Эта катушка подходит для патронов любой длины и диаметра. Нагревается только зажимная часть оправки, что значительно сокращает время охлаждения. Сменные упорные диски становятся ненужными. При помощи устройства Power Clamp New Generation от Haimer можно проводить термоусадку инструментов из твердого сплава и быстрорежущей стали от 3 до 32 мм диаметром. Мощность катушки составляет до 13 кВт. Программное обеспечение автоматически распознает размер патрона и запускает необходимые параметры для термоусадки.

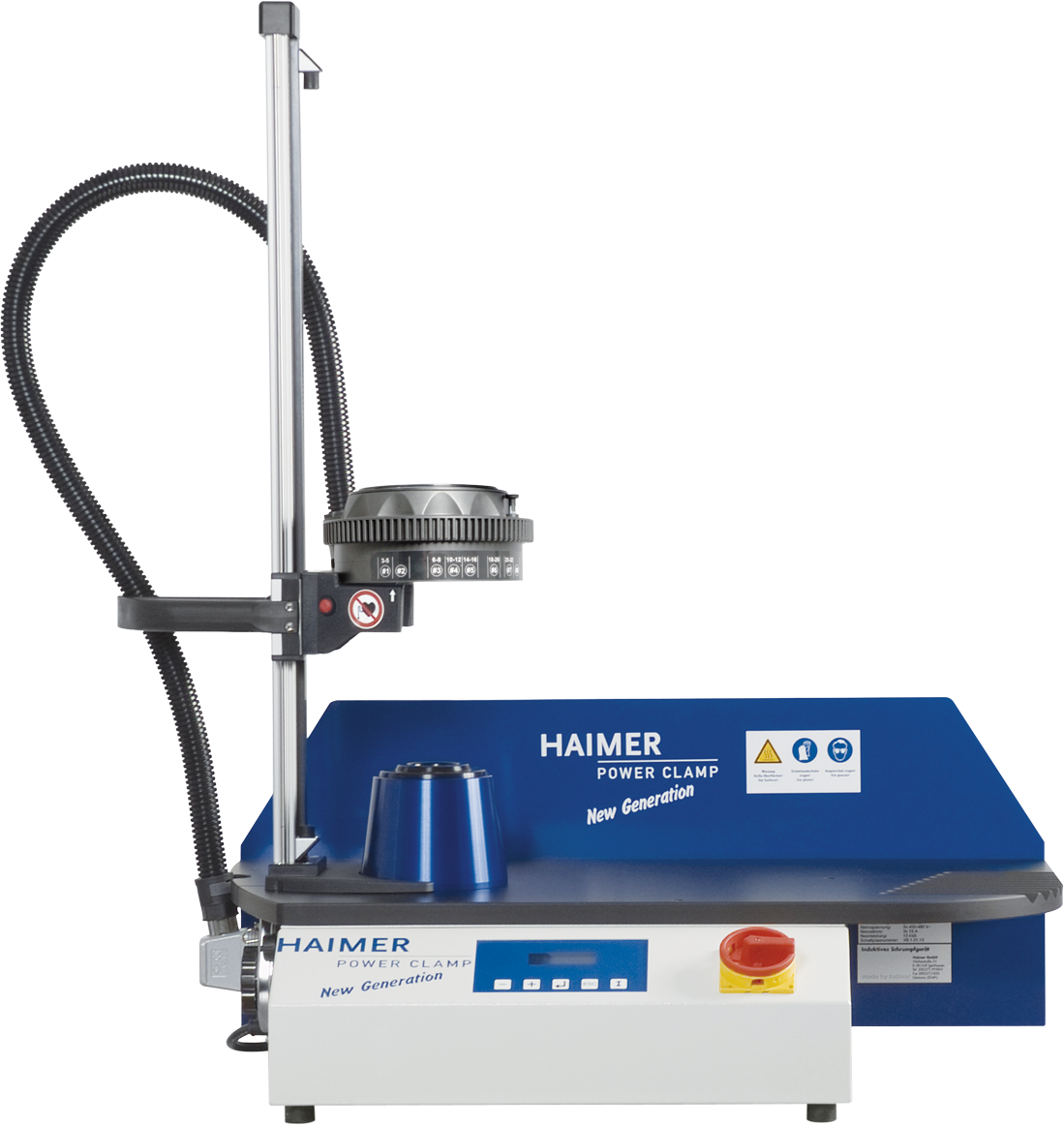

Термоусадочные устройства Power Clamp New Generation позволяют проводить термоусадку инструментов из твердых сплавов и быстрорежущей стали от 3 до 32 мм
